RESISTANCES AJUSTABLES ET POTENTIOMETRES
Tout comme les potentiomètres, les résistances ajustables fonctionnent à partir d'une action mécanique par l'utilisateur. Ces résistances se présentent sous la forme d'un petit boîtier de 3 pattes à souder sur le circuit imprimé. Les résistances ajustables sont moins encombrantes que les potentiomètres.
La valeur de la résistance désirée s'obtient en tournant le curseur central à l'aide d'un tournevis :
Les résistances ajustables et les potentiomètres fonctionnent à partir du même principe :
Les valeurs courantes des résistances ajustables vont de 47 W à 10 MW
La résistance ajustable pour notre mini enceinte a une valeur de maximale de 100 KW

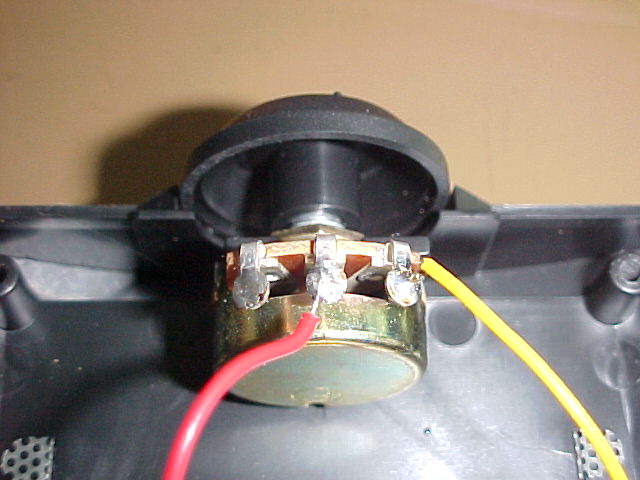

Le potentiomètre est l'organe de contrôle continu le plus répandu en électronique. On le rencontre dans la mini enceinte mais aussi en façade des amplificateurs de chaine HI-FI où il joue divers rôles : réglage de volume, réglage des graves et des aigus, réglage du niveau d'entrée du micro.

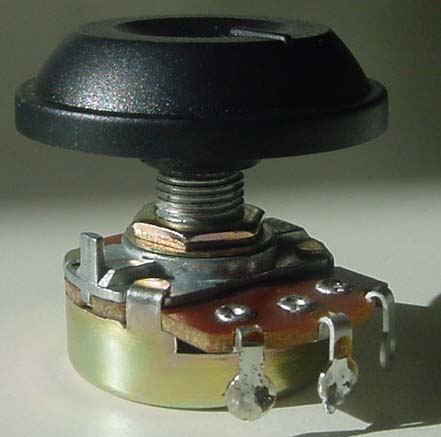

Dans leur principe de fonctionnement, ils sont identiques aux résistances ajustables, mas ils sont plus volumineux et munis d'un axe sur lequel on peut adapter un bouton. On n'a donc pas besoin d'un tournevis comme pour une résistance ajustable.
Des potentiomètres, il y en a des quantités, à tous les prix, de toutes les formes et valeurs. Le modèle le plus répandu au collège est le modèle rotatif à piste de carbone.
Les valeurs préférentielles appartiennent sont comprises entre 100 W et 4,7 MW
Le tableau ci-dessous donne le code de marquage CEI qui correspond à ces principales valeurs :
VALEUR (OHMS) | MARQUAGE | VALEUR (OHMS) | MARQUAGE |
100 | 100 R | 47 000 | 47 K |
220 | 220 R | 100 000 | 100 K |
470 | 470 R | 220 000 | 220 K |
1000 | 1 K | 470 000 | 470 K |
2 200 | 2 K 2 | 1 000 000 | 1 M |
4 700 | 4 K 7 | 2 200 000 | 2 M 2 |
10 000 | 10 K | 4 700 000 | 4 M 7 |
22 000 | 22 K |
