L'AMPLI LM 386



Les Amplis LM386

1.1.Descriptions

Le circuit LM386 est un ampli  audio utilisé pour de petits montages alimenté de 4 à 12 V .

1.2.Symboles

1.3.Unités ; Formules

Ce circuit constitue un amplificateur audio complet , il ne demande que très peu de composants externes .Il permet d' amplifier un son avec un gain de 20 à 200 sur un haut parleur ayant une impédance de 4 à 16 Ohms .Sous 9V la puissance avoisine les 500 mW pour un haut parleur de 8 Ohms .

1.4.Valeurs

1.5.Variantes

1.6. Utilisations

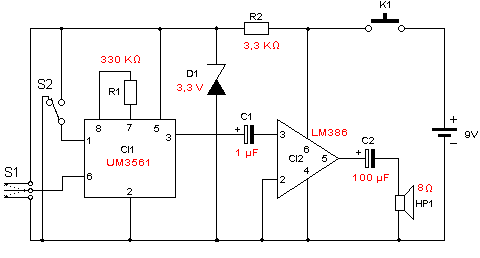

Ce montage est une petite sirène avec 3 sons délivré par le UM3561 puis le LM386 amplifie le son .

2.1.Composition

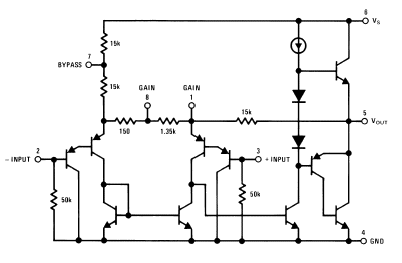

Vue de sa composition :
