LE BUZZER





Les Buzzers

1.1.Descriptions

Les buzzers à courant continue sont utilisés pour produire un son qui peut servir d' alarme .Ils n' ont pas besoin de montage électronique extérieur de type oscillateur pour produire un son , il suffit de les brancher sur une alimentations de 3 à 24 V suivant les modèles .

1.2.Symboles

 1.3.Unités ; Formules

Il ne faut pas confondre les termes Buzzer , Piezo , Transducteur .

Tout d' abord il y a l' effet Piezo , un matériau piezo électrique produit un courant électrique lorsqu'il est déformé et inversement lorsqu'on lui applique une tension il se déforme .Le premier phénomène est utilise pour des mesures de torsion de matériaux et le deuxième pour réaliser un buzzer piezo avec un transducteur piezo .Voir plus bas formules + pour les détails .

Un transducteur piezo est constitué d' un support et dessus deux électrodes avec au milieu un matériau piezo électrique .Pour qu' un son soit produit il faut appliquer une tension alternative avec une fréquence entre 2 et 4 kHZ .Ont trouve des transducteurs piezo dans les montres , les téléphones , des jouets ....etc. Contrairement au Buzzer il faut donc un oscillateur extérieur pour le faire fonctionner .

1.4.Valeurs

Buzzer 12V DC

Ce modèle doit être fixer par 2 vis et il peut fonctionner de 9 à 15 VDC ( le fil rouge au + et le fil noir au - ).

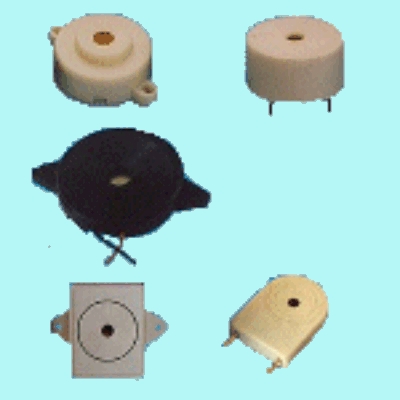

Les buzzers peuvent avoir de nombreuses formes et utiliser des sorties à fils ou bien des picots pour être soudé sur un circuit .Il y en a aussi avec des mélodies intégrés .

1.5.Variantes

Les transducteurs piezo : voir sur le site Murata

1.6. Utilisations

2.1.Composition

Composition et description d' un BUZZER PIEZO ELECTRIQUE

2.2.Formules +



Exemple d'application en classe de 6ème: le porte clé lumineux
