LE DIAC



Les Diacs

1.1.Descriptions

Au départ il se comporte comme deux diodes zéners montées en séries tête-bêche, mais il se désamorce comme un thyristor .Il ne devient conducteur qu?à  partir d?une certaine tension positive ou négative : quelques volts. Si cette tension redescend, il reste conducteur, sauf si l?intensité devient trop faible, ce qui le re bloque.

1.2.Symboles

1.3.Unités ; Formules

1.4.Valeurs

La valeur d' un diac n' est pas indiqué dessus .

Le  boîtier d?un diac  ressemble à celui d?une diode mais le trait repère est situé au milieu. Plus rarement, c?est un boîtier plastique genre transistor mais avec deux pattes seulement, ne pas tenir compte de l?orientation du méplat de ce boîtier puisqu?un diac n?a pas de polarité.

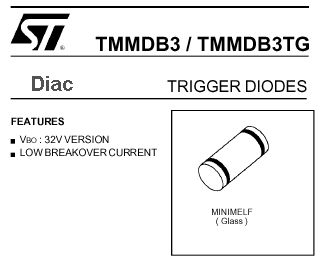

Sous la forme de CMS :

1.5.Variantes

1.6. Utilisations

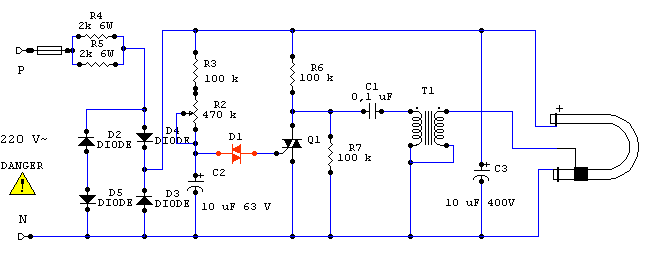

Le fait d?intercaler  un diac dans un circuit gâchette de triac (ou de thyristor?) rend le seuil de déclenchement plus franc et plus fidèle, surtout en fonction de la température du triac. Revenons au variateur de puissance de la figure 1 : à partir  d?une certaine tension  le condensateur se décharge brutalement dans le diac par G et A1 mais il subsiste un courant faible venant de P1 ; le diac  reste conducteur  mais  le condensateur ne peut se charger  qu?à une tension  très faible. La  tension  secteur passe par zéro volt, l?intensité  venant de P1 devient nulle et le diac  se bloque. Puis, la tension secteur quitte zéro, le condensateur peut donc se charger par P1 car le diac  est bloqué, et ainsi de suite.

2.1.Composition



Exemple d'application en classe de 6ème: le porte clé lumineux
