LA DIODE ZENER



Les diodes Zeners

1.1.Descriptions

les diodes zeners ou diode a effet de claquage conduisent le courant comme une diode classique mais aussi en inverse avec une tension de claquage précise.

1.2.Symboles

ou ouancien

diode zener double

 1.3.Unités ; Formules

Les diodes Zeners sont caractérisées par la tension de seuil , la tension Zener et la puissance maximal .

1.3.1.la tension de seuil et tension zener

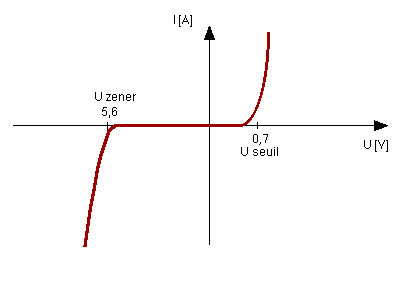

la diode Zener conduit le courant dans les deux sens .La tension de seuil est de 0,7V comme un diode classique mais si l'on inverse la tension la diode zener redevient passante à sa tension zener de fabrication. Exemple Zener 5,6V :

Il y a une tension de seuil qui apparaît 0,7 V environ pour une diode au silicium .

La zone où la diode est bloquée, c'est a dire que Vd < 0.7V
Dans cette zone, on peut considérer que le courant Id est nul, mais il ne l'est pas totalement.

La zone où la diode est passante, c'est à dire que Vd > 0.7V
Dans cette zone, Vd reste proche de la tension de seuil (0.7V), mais augmente légèrement avec le courant et la température.

Pour une diode zener si l' on applique une tension inverse inférieur à la tension zener on peut considérer que le courant est nul.

Si la tension de seuil est supérieur à la valeur de la tension zener alors la diode est de nouveau passante .

1.3.2.courant

Le courant sera limité par le reste du circuit et ne doit pas dépasser la valeur maximale supportable par la diode , au risque de détruire celle-ci .La puissance des diodes zeners commence à 0,4 Watts et l' on en trouve de 5 W .

1.4.Valeurs

1.4.1.Diode Zener

La valeur est inscrite dessus suivant le codage PRO ELECTRON décrit dans le dossier diode précédent .

La diode BZX 85C 6V2 est une diode Zener au silicium de la série X85 ( 1,3 W ) avec une tolérance C ( 5 % ) et avec une tension zener de 6,2 Volt

Pour les puissances cela dépend de la série X55 pour 0,4 W , X84 pour 1W , X85 pour 1,3 W par exemple.

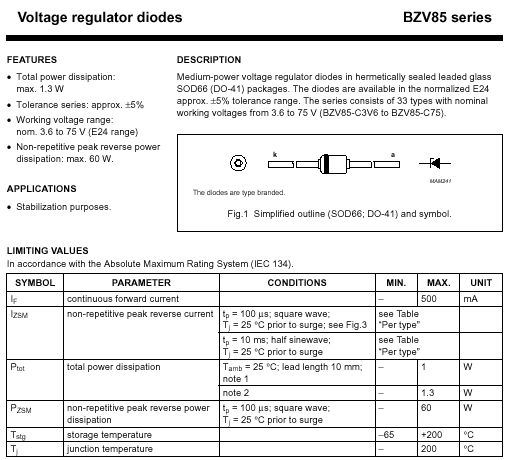

1.4.1.1.Extrait de fiche technique d'une diode zener :

1.4.2.CMS

Boitier pour une zener CMS

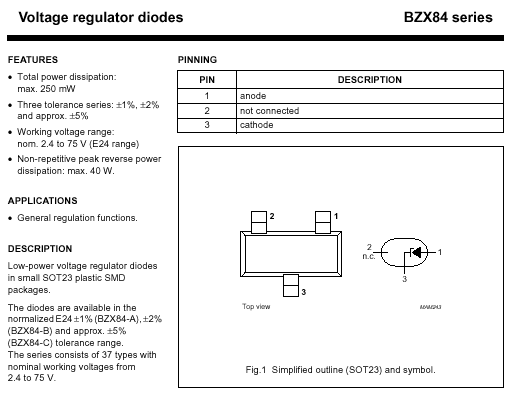

1.4.2.1.Extrait de fiche technique d'une diode zener CMS :

1.4.2.1.Extrait de fiche technique d'une diode zener double CMS :

1.5.Variantes

1.6. Utilisations

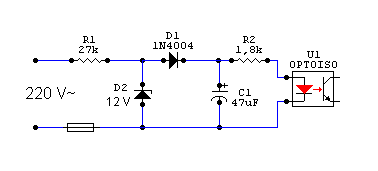

Dans ce montage on retrouve une diode zener qui impose une tension de 12V et une diode 1N4004 pour redresser la tension.

Voici un ancien montage pour créer une alimentation stabilisé .

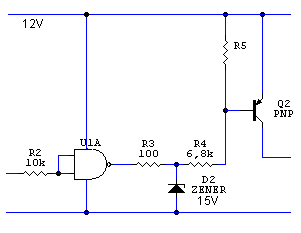

Ici la diode zener de 15V protége la sortie de U1 au cas ou le transistor Q2 serait en court circuit .

2.1.Composition

Les diodes Zener actuelles sont au silicium pour les zener de moins de 1,5W et au germanium jusqu'a 5W.



Exemple d'application en classe de 6ème: le porte clé lumineux
