LA PHOTORESISTANCE



Les Phtorésistances

1.1.Descriptions

Ce sont tout simplement des résistances qui ont la propriété de varier en fonction de l?intensité lumineuse reçue. Branchées en série avec un générateur, présentent une résistance variable, et se laissent donc traverser par un courant également variable, en fonction de leur éclairement. Ont leur donne aussi le nom de LDR ( Light Dépendant Resistor )

1.2.Symboles

1.3.Unités ; Formules

U = R I

1.4.Valeurs

Leurs valeurs ne sont généralement pas marquées dessus .

La valeur de la résistance dans l'obscurité est supérieur à 1 Mohm .
Lorsqu'elle est éclairé par le soleil sa valeur descend au dessous de 1 K.

1.5.Variantes

1.6. Utilisations

Elles peuvent êtres utiles pour des applications de déclenchement automatique de la lumière par exemple. Les photorésistances sont utilisées dans de nombreux dispositifs de détection de présence (évitant par exemple que les portes d'un parking ne se rabattent trop tôt) , de détection d'intrusion , surveillance de flamme (chauffage), etc....

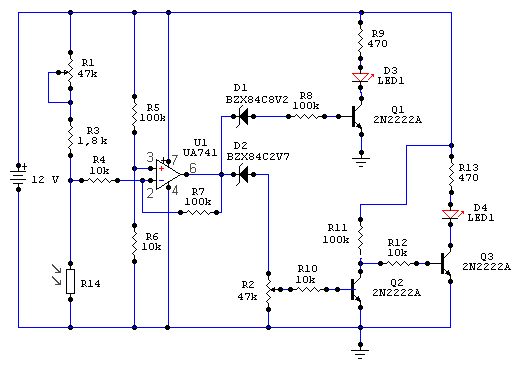

Exemple d' utilisation :

2.1.Composition

Sur une plaquette de céramique de diamètre 5 ,10 ont depose un serpentin qui est composé pour la plupart de CdS (sulfure de cadmium) ,CdSe (séléniure de cadmium), CdTe (tellure de cadmium).La résistance peut atteindre dans l?obscurité quelques Mohms et tomber à quelques centaines d'ohms à la lumière. La tension d'alimentation peut atteindre 180 V .Leur réponse spectrale est à peu prés la même que l??il humain mais si une CdS réagit assez vite quand on l?éclaire violemment il lui faudra quelques minutes pour trouver sa résistance finale a l?obscurité. On trouve aussi des CdSe (séléniure de cadmium) dont le temps de réponse dans la pénombre est des dizaines de fois plus rapide que les CdS mais toutefois son spectre se décale vers l?infrarouge. Les premières cellules de ce type, à base de métaux alcalins lourds comme le césium, ou de composés conducteurs, comme le sulfure de cadmium, pouvaient être traversées par un courant électrique alternatif. En revanche, les photodiodes ou les phototransistors actuels à semi-conducteurs, que leur boîtier transparent permet d'éclairer, ne peuvent être traversé par le courant que dans un seul sens mais présentent des temps de réponse beaucoup plus courts et sont plus utilisé maintenant que les photorésistances.



Exemple d'application en classe de 6ème: le porte clé lumineux
