LE REGULATEUR

Lexiques




Les Régulateurs de Tensions

1.1.Descriptions

Un régulateur sert à réguler ou stabiliser un potentiel sur sa broche de sortie , il peut être fixe ou réglable ( vis de réglage 25 tours ) et être positif ou négatif par rapport à la masse ( ex: 7805 positif avec en sortie +5V et 7905 négatif avec en sortie -5V ) .

1.2.Symboles



1.3.Unités ; Formules

Le montage d' un régulateur est très simple , la patte 1 est l' entrée , la patte 2 se branche à la masse et la patte 3 est la sortie .

Il faut éviter d' alimenter l' entrée avec une tension trop forte par rapport à la sortie pour éviter qu' il ne chauffe pour rien , de préférence 2 à 4 volts en plus .

1.4.Valeurs

La valeur indique généralement la tension de sortie , 7805 pour 05 Volts ; 7812 pour 12 Volts

La série 78xx indique une sortie positive par rapport à la masse et la série 79xx indique une sortie négative .

Le " L " est utilisé pour les boîtiers TO 92 , I max 100mA

Le " T " est utilisé pour les boîtiers TO220 , I max 1,5A

Le " K" ou " CK " pour des boîtiers TO3 , I max 3 A ..

1.5.Variantes

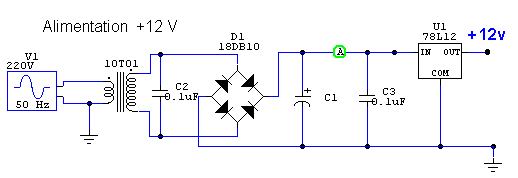

1.6. Utilisations





Us

Is

C1

D1

TR1

Utr1

Fu1

Type

Tension
de sortie

Intensité
de sortie
MAX

Condensateur
de filtrage MINI

Pont ou
Diodes

Puissance
transfo

Tension
transfo

Fusible
secteur

7805

+ 5 V

1 A

2200 mF - 16 V

1,5A 100V

16 VA

9 V

100 mA

78L05

+ 5 V

0,1 A

220 mF - 16 V

0,5A 100V

1 VA

9 V

100 mA

78T05

+ 5 V

3 A

4700 mF - 16 V

4 A 100V

30 VA

9 V

200 mA

7806

+ 6 V

1 A

2200 mF - 16 V

1,5A 100V

16 VA

9 V

100 mA

7808

+ 8 V

1 A

2200 mF - 25 V

1,5A 100V

16 VA

12 V

100 mA

7809

+ 9 V

1 A

2200 mF - 25 V

1,5A 100V

16 VA

12 V

100 mA

7812

+ 12 V

1 A

2200 mF - 35 V

1,5A 100V

16 VA

15 V

100 mA

78L12

+ 12 V

0,1 A

220 mF - 35 V

0,5A 100V

3 VA

15 V

100 mA

78T12

+ 12 V

3 A

4700 mF - 35 V

4 A 100V

48 VA

15 V

400 mA

7815

+ 15 V

1 A

2200 mF - 35 V

1,5A 100V

26 VA

18 V

200 mA

7818

+ 18 V

1 A

2200 mF - 40 V

1,5A 100V

26 VA

24 V

200 mA

7824

+ 24 V

1 A

2200 mF - 40 V

1,5A 100V

26 VA

24 V

200 mA



2.1.Composition
