LA THERMISTANCE



Les Thermistances

1.1.Descriptions

Ce sont tout simplement des résistances qui ont la propriété de varier en fonction de la température . Branchées en série avec un générateur, présentent une résistance variable, et se laissent donc traverser par un courant également variable, en fonction de leur température. On distingue deux types de thermistances : les CTP ( coefficient de température positif )ou PTC et les CTN ( coefficient de température négatif ) ou NTC

1.2.Symboles

1.3.Unités ; Formules

U= R I

1.4.Valeurs

Leurs valeurs sont généralement marquées dessus de 100ohm à 50 Kohms à 25 °C, ou pour les plus anciennes avec le code des couleurs des résistances .

1.5.Variantes

1.6. Utilisations

Le problème des CTN ou CTP courante est le manque de précision ainsi que la plage d'exploitation réduite ; en effet la plage de température utilisable varie de 10°C à 40 °C et que la variation de la résistance n' est pas trop importante .

Ont utilisera les Thermistances pour contrôler un seuil de température sur un transformateur ou un radiateur de transistor par exemple mais pas pour donner une valeur de température précise .

Mesure de température , stabilisation de circuit électronique , protection en température ....

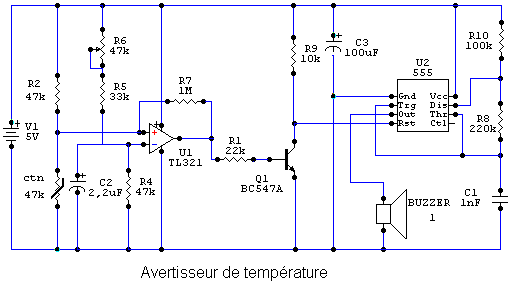

Exemple de montage :

Ce montage fonctionne avec une alimentation de 5 v , il ce compose de deux parties  ; une  mesure de température et un générateur de bruit .L' avertisseur utilise un buzzer sans oscillateur interne .

La première parti du montage fait appel à un ampli op  TL321 monté en comparateur .L' entrée + est relié au capteur de température ( CTN 47k ) et l' entrée - est ajustable à l' aide de R6 , lorsque l' ampli op délivre sur sa sortie une tension positive il alimente le transistor Q1 qui devient passant .Dans le cas ou la température n'arrive pas au réglage donné l' ampli op fourni une tension , si la température augmente au dessus du réglage la tension diminue , le transistor n' est plus alimenté et le buzzer sonne .

La deuxième partie  du montage est un NE555 monté en oscillateur astable avec une fréquence donné par R8,R10 et C1.
La sortie alimente le buzzer mais il faut que la borne 4 soit au +  ( donc si le transistor est passant le RST et au - et il n' y a pas de bruit ).
