LE TRIAC



Les Triacs

1.1.Descriptions

C 'est en 1964 qu' est apparu sur le marché un dispositif assurant la mise en conduction et le blocage des deux alternances d ' un tension alternative par une seul électrode ( la gâchette ) .Ce composant à trois électrodes a été appelé TRIAC ( Triode Alternating Current ).

1.2.Symboles

 1.3.Unités ; Formules

Suivant que l' anode A1 ou l' anode A2 est positive par rapport à l' autre , le triac s' amorcera dans le premier ou le troisième quadrant .

Le déclenchement des triacs peut s' effectuer dans les quatre modes suivants :

Lorsque l' ont alimente un Triac en alternatif il y a 4 possibilités de déclenchement :

Le mode 1 et 2 : la tension alternative change la polarité des Anodes A1,A2 et le signal de déclenchement est toujours positif .( système peu recommandé ).

Le mode 1 et 3 : la tension alternative sur A1,A2 et le signal de déclenchement est identique au courant principale ( déclenchement économique ).

Le mode 4 et 2 : la tension alternative sur A1,A2 et le signal de déclenchement est opposé au courant principal ( sans intérêt , déconseillé ).

Le mode 4 et 3 : la tension alternative sur A1,A2 et le signal de déclenchement négatif par rapport A1 ( déclenchement industriel performant ).

1.4.Valeurs

Brochage TO220

Ex : BTA 08-700S
BTA indique la série ( isolé ) , 08 = 8 Ampères , 700 Volts .

Pour un boîtier TO220 il existe des Triacs isolés ou non isolés , en fait c' est le support de fixation qui est isolé ou non par rapport aux Anodes .De préférence ont utilise des triacs isolés bien qu' ils soit très légèrement plus chères .

Voici quelques références de triacs

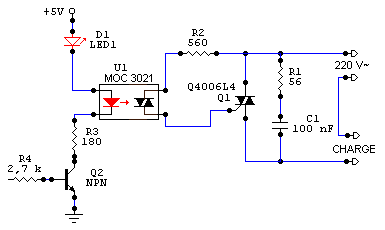

1.5. Utilisations

2.1.Composition

C 'est un élément semi conducteur qui comprend deux structures de thyristor NPNP en sens inverse .On remarque sur le schéma les deux thyristors N4P1N1P2 et P1N1P2N2 .

Coupe simplifiée d' un triac



Exemple d'application en classe de 6ème: le porte clé lumineux
